Κεφάλαιο 2: Χρώματα επιφάνειας για πινακίδες σήμανσης αυτοκινητόδρομων
 Περιεχόμενα |  Προηγούμενο |  Επόμενο |
|
2.1. Πεδίο εφαρμογής
Τα χρώματα και τα όρια των χρωμάτων που ορίζονται στο παρόν ισχύουν για τα χρώματα επιφάνειας πινακίδων σήμανσης (π.χ. πινακίδων αναγγελίας κινδύνου, ρυθμιστικών πινακίδων, πληροφοριακών πινακίδων).
2.2. Ορισμοί
Όταν η εντύπωση του χρώματος ενός σώματος δημιουργείται από το ανακλώμενο φως, τότε το χρώμα του σώματος αυτού αποκαλείται χρώμα επιφάνειας.
Ο τύπος χρώματος των χρωμάτων επιφάνειας χαρακτηρίζεται από τα ποσοστά πρότυπου χρώματος χ και y στο σύστημα πρότυπου σθένους 2ο (βλέπε DIN 5033, Μέρος 3), ενώ η φωτεινότητα από το συντελεστή φωτεινής έντασης β (βλέπε DIN 5036, Μέρος 1).
2.3. Επιλογή των χρωμάτων
Το πλήθος των χρωμάτων επιφανείας που χρησιμοποιούνται στην ίδια πινακίδα και τα περιθώρια ανοχής τους πρέπει να είναι κατά το δυνατόν τόσο μικρά, ώστε να αποφεύγεται κατά το δυνατό η σύγχυση παρόμοιων χρωμάτων. Γενικά είναι δυνατή η χρήση για ετερόφωτες (χωρίς ίδιο φωτισμό) πινακίδες, των χρωμάτων ερυθρό, κίτρινο, πράσινο, κυανό, λευκό, Μαύρο και φαιό. Εξαιτίας του μεγάλου κινδύνου σύγχυσης των χρωμάτων, δεν επιτρέπεται να χρησιμοποιείται το πορτοκαλόχρουν σε πινακίδα, όπου επίσης υπάρχουν τα χρώματα ερυθρό και κίτρινο, και το πορφυρό σε πινακίδα όπου επίσης υπάρχουν τα χρώματα κυανό και ερυθρό.
Οι επιφάνειες των πινακίδων σήμανσης που δεν εξυπηρετούν την πληροφόρηση (π.χ. οι οπίσθιες όψεις τους) πρέπει να έχουν χρώμα φαιό Β.
2.4. Πολύχρωμες και μονόχρωμες πινακίδες
Σε σύγκριση με το γεωμετρικό σχήμα μιας πινακίδας σήμανσης και τις αναγραφές της, το χρώμα αναλαμβάνει μέρος μόνο του συνολικού πληροφοριακού της ρόλου.
Στις πολύχρωμες πινακίδες σήμανσης, η εποπτεία και η αναγνώριση των χρωμάτων και του σχήματος, καθώς και η ανάγνωση των αναγραφών εξαρτώνται κατά κύριο λόγο από τις αντιθέσεις των χρωμάτων και της φωτεινής έντασης των χρωματικών συνδυασμών που υπάρχουν στην επιφάνεια της πινακίδας σήμανσης. Γι' αυτό είναι δυνατόν να απαιτούνται χρώματα επιφάνειας με μικρούς συντελεστές φωτεινής έντασης. Στις σπανίως χρησιμοποιούμενες μονόχρωμες πινακίδες σήμανσης η εποπτεία καθώς και η αναγνώριση του σχήματος και του χρώματος καθορίζονται κυρίως από τις χρωματικές αντιθέσεις ή / και τη διαφορά της φωτεινής έντασης μεταξύ της πινακίδας και του περιβάλλοντος χώρου. Εδώ είναι δυνατόν να απαιτούνται μικρότερες περιοχές χρωμάτων και ανάλογα με το είδος του περιβάλλοντος χώρου συντελεστές φωτεινής έντασης μικρότεροι ή μεγαλύτεροι από εκείνους που αναφέρονται στον πίνακα 1 που ακολουθεί.
2.5. Χρώματα και όρια χρωμάτων
Τα χρωματοστίγματα των χρωμάτων επιφανείας για τις πινακίδες σήμανσης πρέπει να βρίσκονται μέσα στις περιοχές που ορίζονται με τις εξισώσεις του πίνακα 1 για πινακίδες εν χρήσει και του πίνακα 3 που ακολουθεί για καινούργιες πινακίδες.
Παρατήρηση:
Οι χρωματικές περιοχές που ορίζονται στον πίνακα 1 αποτελούν συμβιβασμό μεταξύ της αξιόπιστης αναγνώρισης των χρωμάτων και των πρακτικών δυνατοτήτων κατασκευής τους. Μπορούν με τη βοήθεια των συντεταγμένων των κορυφών των χρωματικών περιοχών, οι οποίες περιλαμβάνονται στον πίνακα 2 που ακολουθεί, να απεικονιστούν στο διάγραμμα πρότυπων χρωμάτων.
Για καινούργιες πινακίδες, τα χρωματοστίγματα των χρωμάτων επιφανείας πρέπει να βρίσκονται μέσα στις περιοχές που ορίζονται στον πίνακα 3.
2.6. Συντελεστές φωτεινής έντασης
Οι οριακές τιμές των συντελεστών φωτεινής έντασης των οπισθοανακλαστικών υλικών (τύπου 2) που χρησιμοποιούνται στην κατασκευή των πινακίδων σήμανσης των αυτοκινητοδρόμων, περιέχονται στον πίνακα 1.
2.7. Μέτρηση
Η μέτρηση των χρωματοστιγμάτων και των συντελεστών φωτεινής έντασης γίνεται με κατευθυνόμενο φως από πρότυπο φωτιστικό D65 που προσπίπτει υπό γωνία 45ο προς την κάθετο και με μέτρηση υπό γωνία 0ο (γεωμετρία μέτρησης 45/0). Το άνοιγμα του δέκτη δεν πρέπει να υπερβαίνει τις 2 x 5ο. H επιφάνεια των δοκιμίων πρέπει να είναι καθαρή.
2.8. Μεταβολή του φωτισμού
Το φως που προσπίπτει στις πινακίδες σήμανσης κατά τη διάρκεια της ημέρας προσεγγίζει το φως του πρότυπου φωτιστικού D65. Όταν κατά τη νύκτα οι πινακίδες σήμανσης φωτίζονται από εξωτερικές τεχνητές πηγές φωτός (π.χ. φωτισμός του δρόμου) είναι δυνατόν να προκύψουν μεταβολές στους συντελεστές φωτεινής έντασης και στο σθένος του χρώματος. Αυτές οι μεταβολές είναι αποδεκτές, εφόσον η εντύπωση του χρώματος παραμένει ουσιαστικά αμετάβλητη. Εάν αυτό δεν συμβαίνει, τότε οι πινακίδες πρέπει να εφοδιαστούν με κατάλληλες διατάξεις φωτισμού με φως αντίστοιχου τύπου.
Πίνακας 1: Όρια χρωματικών περιοχών και συντελεστές φωτεινής έντασης για πινακίδες εν χρήσει
Χρώμα Επιφάνειας |
Εξισώσεις των ορίων των χρωματικών περιοχών
όρια: |
Οριακές τιμές των συντελεστών φωτεινής έντασης για χρώματα επιφάνειας οπισθοανακλαστικών υλικών τύπου 2 |
|
Ερυθρό |
Πορτοκαλόχρουν Λευκό Πορφυρό |
y = 0,314 + 0,047 x y = 0,920 - x y = 0,345 + 0,051 x |
> 0,3 |
Πορτοκαλόχρουν |
Κίτρινο Λευκό Ερυθρό |
y = 0,228 + 0,322 x y = 0,920 - x y = 0,290 + 0,126 x |
> 0,14 |
Κίτρινο |
Πράσινο Λευκό Πορτοκαλόχρουν |
y = 1,123 x - 0,022 y = 0,920 - x y = 0,161 + 0,538 x |
> 0,16 |
Πράσινο |
Κυανό Λευκό Κίτρινο |
y = 0,405 - 0,244 x y = 0,249 + 0,674 x y = 1,580 + 4,002 x |
> 0,03 |
Κυανό |
Πορφυρό Λευκό Πράσινο |
y = 1,656 x - 0,189 y = 0,370 - x y = 0,037 + 0,933 x |
> 0,01 |
Πορφυρό |
Ερυθρό Λευκό Κυανό |
y = 0,748 - 1,340 x y = 0,660 x y = 24,766 x - 7,415 |
> 0,02 |
Λευκό Φαιό Α Φαιό Β |
Κυανό Πράσινο Πορφυρό Κίτρινο |
y = 0,620 - x y = 0,030 + x y = 0,010 + x y = 0,710 - x |
> 0,27 0,11 έως 0,16 0,08 έως 0,10* |
Μαύρο |
Πράσινο Κυανό Πορφυρό Κίτρινο |
y = 0,050 + x y = 0,570 - x y = x - 0,030 y = 0,740 - x |
< 0,02 * |
Καστανόχρουν |
Πορφυρό Λευκό Πράσινο Πορτοκαλόχρουν |
y = 0,246 + 0,265 x y = 0,852 - x y = 0,180 + 0,476 x y = 0,952 - x |
0,04 έως 0,06 |
* Τα χρώματα επιφάνειας μαύρο και φαιό Β δεν είναι οπισθοανακλαστικά
Πίνακας 2: Συντεταγμένες των κορυφών των χρωματικών περιοχών που ορίζονται στον πίνακα 1 (πινακίδες εν χρήσει)
Χρώμα επιφάνειας |
Συντεταγμένες των κορυφών |
||||
|
1 |
2 |
3 |
4 |
|
Ερυθρό |
x y |
0,655 0,345 |
0,579 0,341 |
0.606 0,314 |
0,690 0,310 |
Πορτοκαλόχρουν |
x y |
0,583 0,416 |
0,523 0,397 |
0,560 0,360 |
0,631 0,369 |
Κίτρινο |
x y |
0,481 0,518 |
0,444 0,476 |
0,494 0,426 |
0,545 0,454 |
Πράσινο |
x y |
0,026 0,399 |
0,170 0,364 |
0,285 0,441 |
0,201 0,776 |
Κυανό |
x y |
0,137 0,038 |
0,210 0,160 |
0,172 0,198 |
0,094 0,125 |
Πορφυρό |
x y |
0,457 0,136 |
0,374 0,247 |
0,308 0,203 |
0,302 0,064 |
Λευκό Φαιό Α, Φαιό Β |
x y |
0,305 0,315 |
0,350 0,360 |
0,340 0,370 |
0,295 0,325 |
Μαύρο |
x y |
0,300 0,270 |
0,385 0,355 |
0,345 0,395 |
0,260 0,310 |
Καστανόχρουν |
x y |
0,523 0,429 |
0,455 0,397 |
0,479 0,373 |
0,558 0,394 |
Πίνακας 3: Όρια και συντεταγμένες των κορυφών των χρωματικών περιοχών για καινούργιες πινακίδες
Χρώμα επιφάνειας 2 |
Χρωματικές περιοχές για χρώματα επιφάνειας σε καινούργιες πινακίδες 3 |
Συντεταγμένες κορυφών |
||||
|
1 |
2 |
3 |
5 |
||
Ερυθρό |
y ≤ 0,340 x + y > 0,950 y ≥ 0,345 - 0,051 x |
x y |
0,660 0,340 |
0,610 0,340 |
0,638 0,312 |
0,690 0,310 |
Κίτρινο |
y - x ≤ 0,010 x + y ≥ 0,950 y ≥ 0,540 x + 0,160 |
x y |
0,494 0,505 |
0,470 0,480 |
0,513 0,437 |
0,545 0,454 |
Πράσινο |
x = 0,140 ± 0,030 y ≥ 0,415 y ≤ 0,500 |
x y |
0,110 0,415 |
0,170 0,415 |
0,170 0,500 |
0,110 0,500 |
Κυανό |
x = 0,145 ± 0,015 y = 0,115 ± 0,025 |
x y |
0,130 0,090 |
0,160 0,090 |
0,160 0,140 |
0,130 0,140 |
Λευκό Φαιό Α, Φαιό Β |
y - x = 0,020 ± 0,010 z = 0,350 ± 0,030 |
x y |
0,305 0,315 |
0,335 0,345 |
0,325 0,355 |
0,295 0,325 |
Καστανόχρουν |
x = 0,505 ± 0,010 y = 0,400 ± 0,010 |
x y |
0,515 0,410 |
0,495 0,410 |
0,495 0,390 |
0,515 0,390 |
2 Οπισθοανακλαστικών υλικών τύπου 2
3 Για τα χρώματα, πορτοκαλόχρουν, πορφυρό και Μαύρο ισχύουν οι χρωματικές περιοχές που ορίζονται στους Πίνακες 1 και 2.

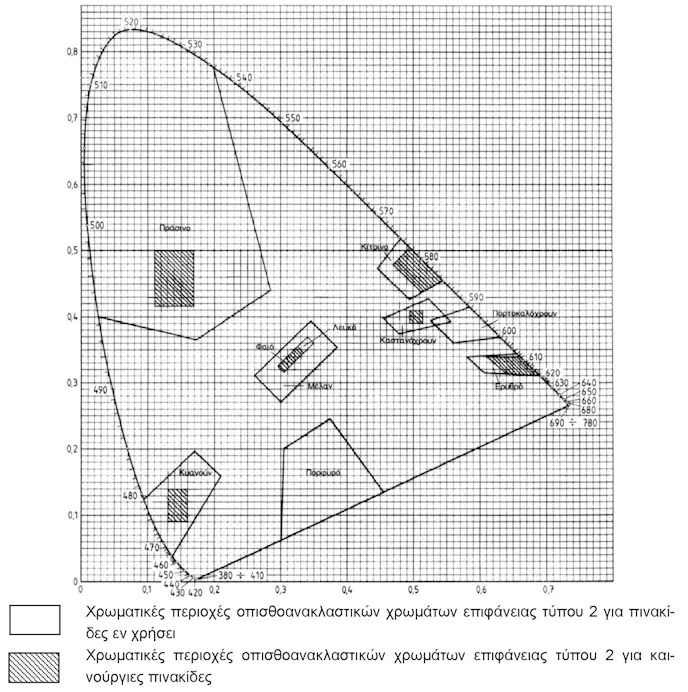

Σχήμα 1: Διάγραμμα πρότυπων χρωμάτων (για τυπικό παρατηρητή υπό γωνία 2ο) με τις οριζόμενες χρωματικές περιοχές για τα χρώματα επιφάνειας των πινακίδων σήμανσης
