Οι διατάξεις του άρθρου αυτού αποσκοπούν στον περιορισμό των κινδύνων μερικής ή ολικής κατάρρευσης του κτιρίου εξαιτίας πυρκαγιάς, εξάπλωσης της φωτιάς μέσα στο κτίριο και μετάδοσης της πυρκαγιάς σε γειτονικά κτίρια ή άλλες κατασκευές.
3.1. Φέροντα δομικά στοιχεία.
Ο φέρων οργανισμός των κτιρίων πρέπει, σε περίπτωση πυρκαγιάς, να είναι ικανός να φέρει τα φορτία για τα οποία προορίζεται, για ένα χρονικό διάστημα που καθορίζεται με το δείκτη πυραντίστασης στις ειδικές διατάξεις για κάθε χρήση κτιρίου. Η απαίτηση αυτή εφαρμόζεται τόσο στο σύνολο του φέροντος οργανισμού, όσο και στα επί μέρους δομικά στοιχεία που τον απαρτίζουν.
Σε πολυώροφα κτίρια, ύψους μεγαλύτερου των 20 m, τα κρίσιμα φέροντα δομικά στοιχεία πρέπει να έχουν δείκτη πυραντίστασης τουλάχιστον 120 λεπτών.
3.2. Εξάπλωση πυρκαγιάς μέσα στο κτίριο.
Ο έλεγχος εξάπλωσης της πυρκαγιάς μέσα στο κτίριο επιδιώκεται με τον διαχωρισμό του κτιρίου σε πυροδιαμερίσματα και τη χρήση υλικών περιορισμένης αναφλεξιμότητας και καυστότητας, στα διάφορα δομικά στοιχεία και στα εσωτερικά τελειώματα.
3.2.1. Ο διαχωρισμός ενός κτιρίου σε πυροδιαμερίσματα έχει στόχο να περιορίσει την πυρκαγιά μέσα στο χώρο που εκδηλώθηκε και να ανασχέσει την οριζόντια ή / και κατακόρυφη εξάπλωσή της στο υπόλοιπο κτίριο. Για κάθε κατηγορία κτιρίων καθορίζεται ένα μέγιστο εμβαδόν ορόφου ή ορόφων ή / και όγκου κτιρίου, πέρα από το οποίο ο όροφος ή το κτίριο υποδιαιρείται σε πυροδιαμερίσματα (σχήμα 3.1).
Τα δομικά στοιχεία του περιβλήματος ενός πυροδιαμερίσματος, δηλαδή οι τοίχοι, τα πατώματα και τα κουφώματα έχουν δείκτη πυραντίστασης που καθορίζεται επίσης στις Ειδικές Διατάξεις για κάθε χρήση κτιρίου.

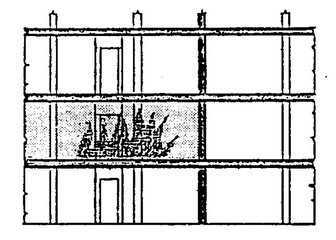

Σχήμα 3.1: Διαμερισματοποίηση.
3.2.2. Οι παραπάνω απαιτήσεις για δείκτη πυραντίστασης ισχύουν επίσης για περιβλήματα πυροπροστατευμένων οδεύσεων διαφυγής ή πυροπροστατευμένων προθαλάμων (όπου απαιτούνται), καθώς και για τοίχους που διαχωρίζουν τμήματα διαφορετικής ιδιοκτησίας ή διαφορετικών χρήσεων. Σε όλες αυτές τις περιπτώσεις, ο τοίχος δεν επιτρέπεται να έχει δείκτη πυραντίστασης μικρότερο των 60 λεπτών.
3.2.3. Τα μέγιστα όρια εμβαδών πυροδιαμερίσματος μπορούν να αυξηθούν κατά 25% και 50% αντίστοιχα, όταν το 50% ή το 100% της περιμέτρου του κτιρίου είναι ελεύθερο για την προσπέλαση των πυροσβεστικών οχημάτων, με τη προϋπόθεση ύπαρξης άρτια οργανωμένης Πυροσβεστικής Υπηρεσίας στην περιοχή.
3.2.4. Το πυροδιαμέρισμα, σε κτίρια ύψους μεγαλύτερου των 15 m, δεν πρέπει γενικά να καταλαμβάνει περισσότερους των δύο (2) ορόφων, εκτός εξαιρέσεων, μετά από έγκριση της ελέγχουσας Αρχής.
3.2.5. Επικίνδυνοι χώροι ή τμήματα κτιρίων με υψηλό βαθμό κινδύνου από τα περιεχόμενα (παράγραφος 1.2.3.) πρέπει υποχρεωτικά να αποτελούν πυροδιαμέρισμα, με δείκτη πυραντίστασης τον απαιτούμενο για το υπόλοιπο κτίριο και όχι μικρότερο των 60 λεπτών.

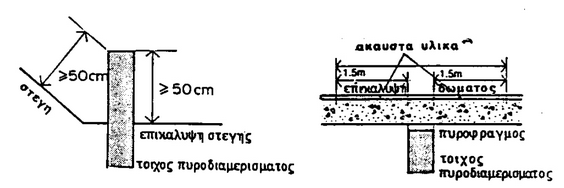

3.2.6. Οι τοίχοι των πυροδιαμερισμάτων πρέπει να επεκτείνονται καθ' ύψος, δια μέσου των κενών οροφής-στέγης ή οικοδομικού διακένου, πάνω από την επικάλυψη της στέγης τουλάχιστον κατά 0,50 m (σχήμα 3.2). Σε περίπτωση δώματος, όπου δεν είναι δυνατή αυτή η προεξοχή, πρέπει να προβλέπεται από τη μία και την άλλη μεριά του τοίχου, σε απόσταση τουλάχιστον 1,50 m, κατάλληλη προστασία της επικάλυψης από άκαυστα υλικά.
Σχήμα 3.2.
3.2.7. Οι τοίχοι και τα πατώματα πυροδιαμερισμάτων, καθώς και οι εξωτερικοί τοίχοι πρέπει να δομούνται έτσι, ώστε να εμπλέκονται στις συναντήσεις τους, για να μην είναι εύκολη η διείσδυση των φλογών.
3.2.8. Μέχρι της θέσπισης ελληνικού προτύπου δοκιμασίας (ΕΛΟΤ) ή της υιοθέτησης αντίστοιχου ευρωπαϊκού προτύπου (ΕΛΟΤ - ΕΝ) ή της υιοθέτησης αντίστοιχου προτύπου άλλου κράτους - μέλους της Ευρωπαϊκής Οικονομικής Κοινότητας για την κατάταξη διαφόρων υλικών επικάλυψης επιστεγάσεων, ανάλογα με τη συμπεριφορά τους στη φωτιά, δεν πρέπει στις επικαλύψεις χαμηλών κτιρίων να χρησιμοποιούνται εύφλεκτα υλικά, εκτός εξαιρέσεων μετά από έγκριση της ελέγχουσας αρχής, ιδιαίτερα όταν το κτίριο είναι κοντά σε δασική περιοχή ή σε πυκνοδομημένο οικισμό.
3.2.9. Ανοίγματα πατωμάτων που δημιουργούνται αναγκαστικά μεταξύ των ορόφων, από το πέρασμα σκάλας, ράμπας, ανελκυστήρα, φωταγωγού, αεραγωγού κ.λ.π. πρέπει να περικλείονται από κατακόρυφα φρέατα πυροπροστατευμένα, που αποτελούνται από δομικά στοιχεία με δείκτη πυραντίστασης τουλάχιστον ίσο με τον απαιτούμενο για το πυροδιαμέρισμα, ανάλογα με τη χρήση του κτιρίου.
Απαλλάσσονται από την παραπάνω απαίτηση ανοίγματα σε πατώματα κτιρίων δύο ή τριών ορόφων, όταν το κτίριο διαθέτει αυτόματο σύστημα ανίχνευσης πυρκαγιάς και συναγερμού. Επίσης απαλλάσσονται τα ανοίγματα για κυλιόμενες σκάλες, εφόσον προστατεύονται από αυτόματο σύστημα πυρόσβεσης με νερό ή από αυτοκλειόμενο σκέπαστρο.
Τα παραπάνω πυροπροστατευμένα κατακόρυφα φρέατα δεν επιτρέπεται σε καμία περίπτωση να έχουν δείκτη πυραντίστασης μικρότερο των 30 λεπτών.
Τοίχοι και κουφώματα εσωτερικών φωταγωγών ή αεραγωγών, που διαπερνούν πατώματα, πρέπει να πληρούν τις αντίστοιχες απαιτήσεις πυραντίστασης των εξωτερικών τοίχων (παράγραφος 3.3).
3.2.10. Όλα τα κουφώματα σε τοίχους πυροδιαμερισμάτων ή σε πυροπροστατευμένα φρέατα (παράγραφος 3.2.9) πρέπει να είναι πυράντοχα, με δείκτη πυραντίστασης τον απαιτούμενο για τον αντίστοιχο τοίχο.
Σε περίπτωση που η επιφάνεια όλων των κουφωμάτων ενός ορόφου είναι μικρότερη από το 25% της αντίστοιχης συνολικής επιφάνειας των τοίχων και ο απαιτούμενος δείκτης πυραντίστασης είναι ίσος ή μεγαλύτερος των 90 λεπτών, επιτρέπεται να μειώνεται ο δείκτης πυραντίστασης των πυράντοχων κουφωμάτων κατά 30 λεπτά.
Τα πυράντοχα κουφώματα πρέπει να είναι αυτοκλειόμενα. Επιτρέπεται η χρήση υαλοπινάκων, με ενσωματωμένο συρματόπλεγμα, σε πυράντοχα κουφώματα, έτσι ώστε σε καμία περίπτωση ο δείκτης πυραντίστασης να είναι μικρότερος των 30 λεπτών.

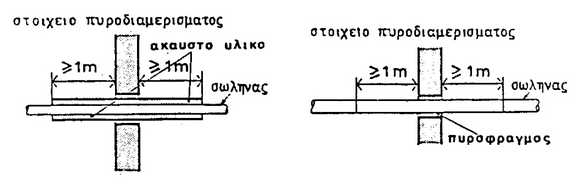

3.2.11. Σωλήνες και καλώδια επιτρέπεται να διαπερνούν το κέλυφος του πυροδιαμερίσματος ή των πυροπροστατευμένων φρεάτων, εφόσον η εσωτερική διάμετρός τους δεν υπερβαίνει τα 40 mm. Αν είναι κατασκευασμένοι από άκαυστα υλικά, με σημείο τήξης πάνω από 800 °C, επιτρέπεται η διέλευσή τους και για εσωτερικές διαμέτρους μέχρι 160 mm. Σωλήνες από διάφορα υλικά (μολύβι, PVC, αλουμίνιο κ.λ.π.) με εσωτερική διάμετρο μέχρι 160 mm. Επιτρέπεται να διαπερνούν δομικά στοιχεία πυροδιαμερίσματος, εφόσον, σε μήκος τουλάχιστον ενός μέτρου και από τις δύο πλευρές, περιβάλλονται από άκαυστο περίβλημα (σχήμα 3.3). Το διάκενο που δημιουργείται μεταξύ σωλήνα και δομικού στοιχείου πρέπει να είναι όσο το δυνατό μικρότερο και να φράζεται με κατάλληλο πυροφραγμό (σχήμα 3.3).
Σχήμα 3.3: Σωλήνες που διαπερνούν το κέλυφος του πυροδιαμερίσματος.
3.2.12. Όταν ένας αεραγωγός φυσικού ή τεχνητού ελκυσμού σχηματίζει ή περιέχεται μέσα σ' ένα πυροπροστατευμένο φρεάτιο, πρέπει να κατασκευάζεται από υλικά άκαυστα ή περιορισμένης καυστότητας και να διαθέτει κατάλληλο σύστημα περιορισμού του κινδύνου εξάπλωσης της φωτιάς από ένα πυροδιαμέρισμα σ' ένα άλλο (π.χ. shunt).
Όταν το πυροπροστατευμένο φρεάτιο έχει κάποια άλλη χρήση, ο αεραγωγός πρέπει να περιβάλλεται με κατάλληλο πυροφραγμό (σχήμα 3.4).
Σχήμα 3.4: Αεραγωγός σε πυροπροστατευμένο φρεάτιο.
Αν ο αεραγωγός αποτελεί μέρος συστήματος ανακυκλοφορίας αέρα, πρέπει να διαθέτει κατάλληλο σύστημα ανίχνευσης καπνού και αυτόματης διακοπής της κυκλοφορίας, ώστε να παρεμποδίζεται η διάχυση καπνού μέσα στο κτίριο.
3.2.13. Καπνοδόχοι ή καπναγωγοί που διαπερνούν στοιχεία πυροδιαμερίσματος (σχήμα 3.5) ή αποτελούν τμήμα τοίχου πυροδιαμερίσματος (σχήμα 3.6) περιβάλλονται με κατάλληλους πυροφραγμούς, ή σε μήκος 1 μέτρου από τη μια και την άλλη πλευρά στην πρώτη περίπτωση, ή σε όλο το ύψος στη δεύτερη περίπτωση.
Σχήμα 3.5.
Σχήμα 3.6.
3.2.14. Οικοδομικά διάκενα σε πλάκες και πατώματα που γεμίζουν με καυστά υλικά, εφόσον δεν καλύπτονται με σκυρόδεμα ή και επίχρισμα πάχους τουλάχιστον 40 mm, πρέπει να διακόπτονται από τοίχους πυροδιαμερίσματος ή πυροπροστατευμένου φρεατίου στο σημείο συνάντησής τους.
Το διάκενο διπλού τοίχου (ψαθωτής τοιχοποιίας), ο οποίος αποτελεί τοιχείο πυροδιαμερίσματος ή πυροπροστατευμένου φρεατίου γεμάτο ή όχι με οποιοδήποτε καυστό μονωτικό υλικό, πρέπει να σφραγίζεται με σκυρόδεμα, πλινθοδομή ή κονίαμα πάχους τουλάχιστον όσο το πλάτος του διακένου, σε όλες τις θέσεις συνάντησής του με τους υπόλοιπους διπλούς τοίχους ή τα κουφώματα.

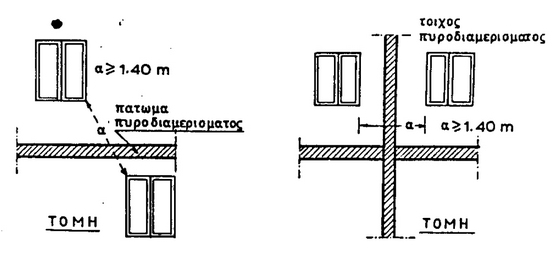

3.2.15. Η απόσταση (α) ανοιγμάτων σε εξωτερικές τοιχοποιίες, που ανήκουν σε διαφορετικά πυροδιαμερίσματα πρέπει να είναι τουλάχιστον 1.40 m (σχήμα 3.7).
Η ίδια ελάχιστη απόσταση ισχύει και για την περίπτωση υπερκειμένων πυροδιαμερισμάτων, μεταξύ του ανώτερου σημείου του κάτω ανοίγματος και του κατώτερου σημείου του επάνω ανοίγματος, προσμετρούμενης και της προεξοχής που παρεμβάλλεται (σχήμα 3.8).
Στη τελευταία περίπτωση ο τοίχος που παρεμβάλλεται, καθώς και η προεξοχή πρέπει να έχουν δείκτη πυραντίστασης τουλάχιστον ίσο με τον απαιτούμενο για το πάτωμα του πυροδιαμερίσματος.
Σχήμα 3.7.
Σχήμα 3.8.
3.2.16. Τα εσωτερικά τελειώματα των κτιρίων θα κατατάσσονται, από την άποψη της ταχύτητας επιφανειακής εξάπλωσης της φλόγας στις κατηγορίες 0, 1, 2, 3, 4, όπως φαίνονται στο παράρτημα Β του άρθρου 14 του παρόντος.
Οι απαιτήσεις για τις ιδιότητες της αναφλεξιμότητας και της έκλυσης θερμότητας των υλικών θα εισαχθούν στον παρόντα κανονισμό, μόλις υιοθετηθούν ανάλογες πρότυπες δοκιμασίες από τη χώρα μας.
Οι απαιτήσεις σχετικά με τα εσωτερικά τελειώματα στα διάφορα τμήματα των κτιρίων δίνονται στον παρακάτω Πίνακα ΙΙ.
Πίνακας ΙΙ
Απαιτήσεις για εσωτερικά τελειώματα
|
Επιφάνεια
|
Απαίτηση
|
Πεδίο εφαρμογής
|
Τοίχοι & οροφές
|
Κατηγορία 0, 1
|
Σε όλες τις προστατευμένες οδεύσεις διαφυγής & νοσηλευτικές εγκαταστάσεις
|
Κατηγορία 2
|
Υπόλοιπα κτίρια
|
Κατηγορία 3
|
Μικρές αίθουσες < 10 m2
|
Οικοδομικά διάκενα σε τοίχους & οροφές
|
Κατηγορία 1
|
Οδεύσεις διαφυγής, νοσηλευτικές εγκαταστάσεις
|
Κατηγορία 2
|
Υπόλοιπα κτίρια
|
Δάπεδα
|
Κατηγορία 1
|
Στις οδεύσεις των κτιρίων των κατηγοριών Β, Δ, ΣΤ, Η.
|
3.2.17. Το περίβλημα των φρεατίων των ανελκυστήρων πρέπει να έχει δείκτη πυραντίστασης τουλάχιστον 60 λεπτών, εκτός αν αυτοί περιέχονται σ' ένα πυροπροστατευμένο κλιμακοστάσιο. Στην κορυφή του φρεατίου πρέπει να προβλέπεται άνοιγμα εξαερισμού εμβαδού τουλάχιστο 0.10 m2.
Τα μηχανοστάσια ανελκυστήρων τοποθετούνται κατά προτίμηση στην κορυφή των φρεατίων και πρέπει να έχουν περίβλημα με δομικά στοιχεία δείκτη πυραντίστασης τουλάχιστον 60 m.
3.2.18. Σε κτίρια υψηλότερα των 28 m καθώς, και όπου από τις ειδικές διατάξεις απαιτείται, πρέπει να τοποθετείται τουλάχιστον ένας επί πλέον ανελκυστήρας για αποκλειστική χρήση σε περίπτωση πυρκαγιάς από τους πυροσβέστες.
Ο ανελκυστήρας αυτός πρέπει να έχει ξεχωριστό φρεάτιο και ξεχωριστό μηχανοστάσιο. Θα προβλέπεται τροφοδότηση και από εφεδρική πηγή ρεύματος. Διακόπτης κλήσης θα υπάρχει μόνο στον όροφο εκκένωσης, οι δε υπόλοιπες εντολές κλήσης θα δίνονται μέσα από τον θάλαμο.
Ο ανελκυστήρας για χρήση πυροσβεστών μπορεί σε κανονικές συνθήκες λειτουργίας του κτιρίου να χρησιμοποιείται και από το κοινό.
ΣΗΜΕΙΩΣΗ: Το τελευταίο εδάφιο στο τέλος της παραγράφου 3.2.18 προστέθηκε με την παράγραφο 2 της υπουργικής απόφασης 58185/2474/1991 (ΦΕΚ 360/Β/1991).
|
3.3. Μετάδοση της πυρκαγιάς εκτός κτιρίου.
Η πυρκαγιά μπορεί να μεταδοθεί από ένα κτίριο στο γειτονικό, που βρίσκεται σε επαφή, δια μέσου του διαχωριστικού τοίχου, ή σ' ένα κοντινό άλλο κτίριο με ακτινοβολία από τον αντίστοιχο εξωτερικό τοίχο, ή και από τη στέγη ή προς τη στέγη γειτονικού κτιρίου.
3.3.1. Καθένας από τους δύο σε επαφή τοίχους ομόρων κτιρίων πρέπει να έχει δείκτη πυραντίστασης τον απαιτούμενο για το πυροδιαμέρισμα του κτιρίου στο οποίο ανήκει.
Οι εξωτερικοί τοίχοι από τη μια και την άλλη μεριά ενός διαχωριστικού τοίχου ομόρων κτιρίων και σε μήκος 0.70 μέτρου (συμπεριλαμβανομένου και του πάχους του διαχωριστικού τοίχου) πρέπει:
α) να μην έχουν κανένα άνοιγμα.
β) να έχουν δείκτη πυραντίστασης τουλάχιστον ίσο προς τον απαιτούμενο για τον αντίστοιχο διαχωριστικό τοίχο.
3.3.2. Στην περίπτωση που η γωνία των εξωτερικών τοίχων ομόρων σε επαφή κτιρίων είναι διάφορη των 180° (κοίλη ή κυρτή), το μήκος τόξου κύκλου με κέντρο την κορυφή της γωνίας και ακτίνα οριζόμενη από το πλησιέστερο σημείο του κουφώματος μέχρι τη διχοτόμο της γωνίας, πρέπει να μην είναι μικρότερο του 1.10 m (σχήμα 3.9).
Σχήμα 3.9.
ΣΗΜΕΙΩΣΗ: Η παράγραφος 3.3.2 τίθεται όπως τροποποιήθηκε με την υπουργική απόφαση 58185/2474/1991 (ΦΕΚ 360/Β/1991).
|
3.3.3. Για εξωτερικούς τοίχους κτιρίων από και προς τους οποίους υπάρχει κίνδυνος μετάδοσης της φωτιάς ισχύουν οι απαιτήσεις του παρακάτω Πίνακα ΙΙΙ.
Πίνακας ΙΙΙ
Απαιτήσεις ελέγχου εξωτερικής μετάδοσης της φωτιάς1
|
Δομικό στοιχείο
|
Απόσταση τοίχου από το όριο οικοπέδου ή από άλλο κτίριο
|
< 3 m
|
3 - 5 m
|
5 - 10 m
|
> 10 m
|
α) πυραντίσταση εξωτερικού τοίχου
|
πλήρης2
|
πλήρης
|
μισή
|
χωρίς απαίτηση
|
β) εξωτερική επένδυση
|
άκαυστα υλικά
|
κατηγορίες3 1, 2
|
κατηγορία 3
|
κατηγορία 3
|
γ) ποσοστό ανοιγμάτων4
|
≤ 15%
|
≤ 25%
|
≤ 50%
|
≤ 80%
|
1: Για κτίρια υψηλού βαθμού κινδύνου η απόσταση διπλασιάζεται.
2: Η απαιτούμενη για τοίχο πυροδιαμερίσματος.
3: Σύμφωνα με τη δοκιμασία επιφανειακής εξάπλωσης της φλόγας.
4: Το επιτρεπόμενο μέγιστο ποσοστό ανοιγμάτων στη συνολική επιφάνεια του εξωτερικού τοίχου, όπου κουφώματα με δείκτη πυραντίστασης τουλάχιστον 15 λεπτών, υπολογίζονται με το 50% της επιφάνειάς τους.
3.3.4. Μέχρι της θέσπισης ελληνικών προδιαγραφών ή της υιοθέτησης αντίστοιχων προδιαγραφών άλλου κράτους μέλους της Ευρωπαϊκής Οικονομικής Κοινότητας για τον χαρακτηρισμό των επικαλύψεων στεγών, δεν πρέπει να χρησιμοποιούνται εύφλεκτα υλικά, ειδικότερα όταν η στέγη βρίσκεται κοντά σε άλλα υψηλότερα κτίρια, εκτός εξαιρέσεων μετά από έγκριση της ελέγχουσας αρχής.
