1. Ανθεκτικότητα σε διάρκεια, συνθήκες περιβάλλοντος, ελάχιστη επικάλυψη



Για να εξασφαλιστεί η ανθεκτικότητα σε διάρκεια μιας κατασκευής, θα πρέπει να ληφθούν κατάλληλα υπόψη οι ακόλουθοι παράγοντες:



τα κριτήρια σχεδιασμού,
η πιθανολογούμενη χρήση, συντήρηση και επιθεώρηση, κατά τη διάρκεια της ζωής του έργου,
τα τυχόν ειδικά προστατευτικά μέτρα,
η μορφολογία των δομικών στοιχείων και οι κατασκευαστικές λεπτομέρειες,
η σύνθεση, οι ιδιότητες και η συμπεριφορά των υλικών,
οι συνθήκες περιβάλλοντος.



Ειδικότερα, οι συνθήκες περιβάλλοντος που θα επικρατούν κατά την ενεργό ζωή της κατασκευής, θα πρέπει να εκτιμηθούν κατά τον σχεδιασμό του έργου έτσι ώστε να είναι δυνατή η αξιολόγηση της σπουδαιότητάς των σε σχέση με την ανθεκτικότητα σε διάρκεια και να προβλέπονται τα κατάλληλα μέτρα. Βασικό μεταξύ των μέτρων αυτών είναι το μέγεθος της εκ σκυροδέματος επικαλύψεως των οπλισμών (καθώς και η ελάχιστη διάμετρος των ράβδων οπλισμού, σύμφωνα με το Κεφάλαιο 18).



Ορίζονται 4 κατηγορίες συνθηκών περιβάλλοντος ως εξής:



Κατηγορία 1: Ελάχιστα διαβρωτικό περιβάλλον.
Κατηγορία 2: Μετρίως διαβρωτικό περιβάλλον.
Κατηγορία 3: Παραθαλάσσιο περιβάλλον. Παραθαλάσσιες περιοχές (απόσταση από την ακτή ≤ 1 km).
Κατηγορία 4: Πολύ διαβρωτικό περιβάλλον. Βιομηχανικές ζώνες, χώροι με υψηλή περιεκτικότητα σε χημικά προϊόντα (αέρια, υγρά, στερεά).



Η ελάχιστη απόσταση μεταξύ οποιουδήποτε οπλισμού και της πλησιέστερης επιφάνειας σκυροδέματος (επικάλυψη) δίνεται στον Πίνακα 5.1.



Η ονομαστική τιμή cnom της επικάλυψης σκυροδέματος πρέπει να είναι μεγαλύτερη κατά 5 έως 10 mm της ελάχιστης cmin.

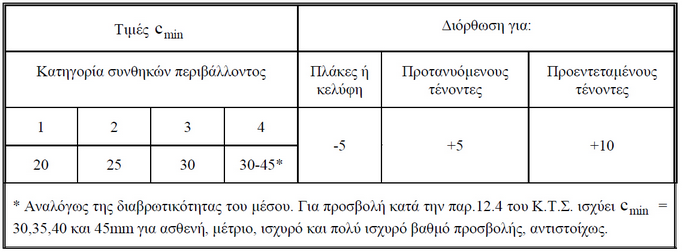

Πίνακας 5.1: Ελάχιστες επικαλύψεις σε mm (cmin).



ekos2000.4



Η τελική τιμή της ελάχιστης επικάλυψης δεν επιτρέπεται να είναι μικρότερη από 15 mm ή από (Ecos015 + 10 mm ή 20 mm) για κατηγορίες συνθηκών περιβάλλοντος 1/2 ή 3/4, αντιστοίχως, όπου Ecos015Ecos016) η διάμετρος ράβδου οπλισμού (ή η ισοδύναμη διάμετρος δέσμης ράβδων).



Για σκυροδετήσεις εν επαφή με συνήθη εδάφη η ελάχιστη επικάλυψη είναι:



για απευθείας σκυροδέτηση σε μη διαμορφωμένο έδαφος 75 mm
για σκυροδέτηση επί διαμορφωμένου εδάφους, με στρώση σκυροδέματος καθαριότητας, 40 mm.



Για υποθαλάσσια έργα ή έργα που διαβρέχονται / καταιονίζονται με θαλασσινό νερό, η ελάχιστη επικάλυψη είναι 40 mm.



Για σκυροδέματα με αδρανή μεγίστου κόκκου > 31.5 mm, η ελάχιστη επικάλυψη αυξάνεται κατά 5 mm, για cmin ≤ 30 mm.



Για ειδικά έργα (π.χ. σταθμοί αφαλατώσεως ή έργα όπου το σκυρόδεμα έρχεται σε επαφή με νερά ή εδάφη με υψηλές συγκεντρώσεις χλωριόντων ή θειόντων) θα γίνεται ειδική μελέτη (βλέπε παράγραφο 12.4 του Κανονισμού Τεχνολογίας Σκυροδέματος).



2. Ανοχές διαστάσεων



Τα οικοδομικά έργα (εκτός αν ισχύει άλλη ειδική προδιαγραφή) πρέπει να ικανοποιούν τις παρακάτω απαιτήσεις ανοχών, οι οποίες αντιστοιχούν σε μία πιθανή απόκλιση ΔΙ μιας διάστασης Ι σε σχέση με την ονομαστική της τιμή:



α) Ανοχές διαστάσεων διατομών σκυροδέματος (ύψος δοκού ή πλάκας, πλάτος δοκού, διαστάσεις διατομής υποστυλώματος και τοιχώματος) και στατικών υψών:



l ≤ 150 mm : Δl = ± 10 mm         (5.1)

l = 400 mm : Δl = ± 20 mm         (5.2)

l ≥ 2500 mm : Δl= ± 30 mm         (5.3)



με γραμμική παρεμβολή για ενδιάμεσες τιμές του l (l=b, d ή h κατά περίπτωση).



β) Ανοχές μήκους δοκού ή πλάκας ή ύψους υποστυλωμάτων και τοιχωμάτων μεταξύ διαδοχικών ορόφων



Δl = ± 0.05 l ≤ ± 250 mm



γ) Ανοχές απόκλισης υποστυλωμάτων και τοιχωμάτων από την κατακόρυφο (γωνία Δα σε ακτίνια):



μεταξύ δύο συνεχόμενων ορόφων



Δα = 0.0040         (5.4)



για το συνολικό ύψος του υποστυλώματος (απόκλιση της ευθείας που ενώνει την κορυφή με τη βάση του):



Δα = 0.0040         (5.5)



δ) Ανοχές απόκλισης της συνισταμένης των δυνάμεων προέντασης από την ονομαστική της θέση:



l ≤ 200 mm



για τένοντες οι οποίοι είναι τμήματα δέσμης τενόντων, για μεμονωμένους τένοντες και για δέσμες τενόντων:



Δl = ± 0.025 l ≤ ± 10 mm         (5.6)



l > 200 mm



για τένοντες οι οποίοι είναι τμήματα δέσμης τενόντων και για μεμονωμένους τένοντες



Δl = ± 0.025 l ≤ ± 20 mm         (5.7)



για δέσμες τενόντων



Δl = ± 0.04 l ≤ ± 30 mm         (5.8)



όπου l είναι η εκάστοτε εξεταζόμενη διάσταση του στοιχείου.



Οι απαιτήσεις ανοχών θεωρείται ότι έχουν ικανοποιηθεί αν οι ανοχές που προδιαγράφονται σε αυτήν την παράγραφο δεν έχουν ξεπερασθεί εις βάρος της ασφάλειας σε περισσότερο από το 20% των δομικών στοιχείων.



Όταν οι απαιτήσεις ελάχιστων ανοχών δεν ικανοποιούνται, πρέπει να γίνει συμπληρωματική μελέτη, η οποία να λαμβάνει υπόψη τις υπάρχουσες ανοχές (εφόσον η επιρροή τους είναι δυσμενής).
