Εις τα παραδείγματα που ακολουθούν τα πάχη της στεγάνωσης και του φράγματος υδρατμών, επειδή είναι ελάχιστα, δεν ελήφθησαν υπ' όψιν εις τους υπολογισμούς.

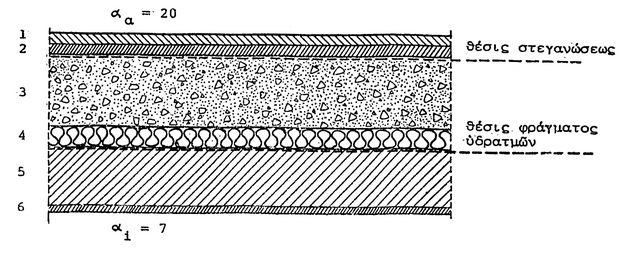

1. Οροφή ωπλισμένου σκυροδέματος - Μόνωσις υπεράνω της εκ σκυροδέματος πλάκας
![pd.1.6.79.5](pd.1.6.79.5_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. πλάκες εκ μαρμάρου
|
0,03
|
3,00
|
2. ασβεστοτσιμεντοκονίαμα
|
0,02
|
0,75
|
3. κισσηρόδεμα 1000 kg/m3
|
0,20
|
0,30
|
4. μονωτικό υλικό
|
0,06
|
0,035
|
5. πλάκα ωπλισμένου σκυροδέματος
|
0,16
|
1,75
|
6. ασβεστοκονίαμα
|
0,02
|
0,75
|
![Eqn519](eqn519_zoom25.png)
![Eqn520](eqn520_zoom25.png)
k = 0,366 < 0,4

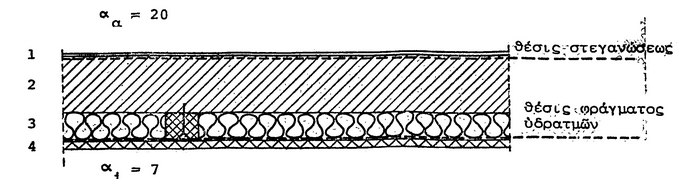

2. Οροφή ωπλισμένου σκυροδέματος - Μόνωσις κάτωθεν της εκ σκυροδέματος πλάκας
![pd.1.6.79.6](pd.1.6.79.6_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ασφαλτική επίστρωσις
|
0,002
|
0,15
|
2. πλάκα ωπλισμένου σκυροδέματος
|
0,15
|
1,75
|
3. μονωτικό υλικό
|
0,075
|
0,035
|
4. μοριοσανίδες
|
0,02
|
0,15
|
![Eqn521](eqn521_zoom25.png)
![Eqn522](eqn522_zoom25.png)
k = 0,389 < 0,4

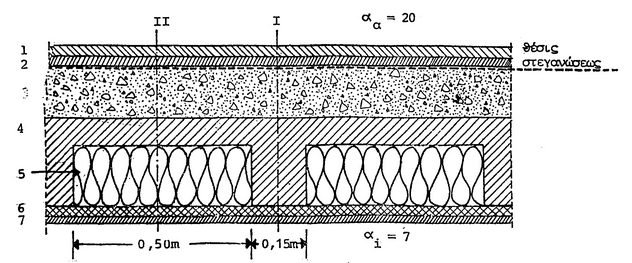

3. Οροφή ωπλισμένου σκυροδέματος - Πλάκα τύπου Zollner
![pd.1.6.79.7](pd.1.6.79.7_zoom30.png)
Στρώσεις του στοιχείου
|
I d (m)
|
II d (m)
|
λ (kcal/m h °C)
|
1. μαλτεζόπλακες
|
0,03
|
0,03
|
0,90
|
2. ασβεστοτσιμεντοκονίαμα
|
0,025
|
0,025
|
0,75
|
3. κισσηρόδεμα 1000 kg/m3
|
0,15
|
0,15
|
0,30
|
4. πλάκα ωπλισμένου σκυροδέματος
|
0,25
|
0,08
|
1,75
|
5. διογκωμένο συνθετικό υλικό
|
-
|
0,17
|
0,035
|
6. πλάκες π.χ. εκ φυτικών ινών
|
0,03
|
0,03
|
0,08
|
7. ασβεστοκονίαμα
|
0,02
|
0,02
|
0,75
|
![Eqn523](eqn523_zoom25.png)
![Eqn524](eqn524_zoom25.png)
![Eqn525](eqn525_zoom25.png)
![Eqn526](eqn526_zoom25.png)

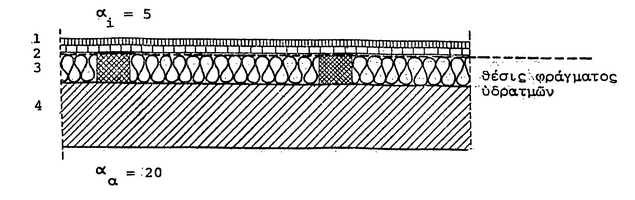

4. Δάπεδο υπεράνω Pilotis με ορατό σκυρόδεμα
![pd.1.6.79.8](pd.1.6.79.8_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον δρύινο
|
0,015
|
0,18
|
2. ξύλινο υπόστρωμα ελάτης
|
0,02
|
0,12
|
3. μονωτικό υλικό
|
0,07
|
0,035
|
4. πλάκα ωπλισμένου σκυροδέματος
|
0,18
|
1,75
|
![Eqn521](eqn521_zoom25.png)
![Eqn527](eqn527_zoom25.png)

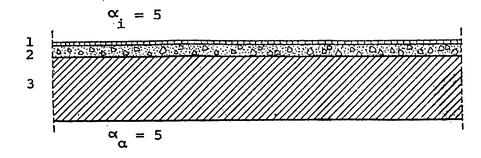

5. Δάπεδον ξύλινο, κολλητό, υπεράνω κλειστού υπογείου χώρου - Ζώνη Α
![pd.1.6.79.9](pd.1.6.79.9_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον κολλητό
|
0,01
|
0,18
|
2. Γαρμπιλοσκυρόδεμα 1900 kg/m3
|
0,03
|
0,95
|
3. πλάκα ωπλισμένου σκυροδέματος
|
0,16
|
1,75
|
![Eqn528](eqn528_zoom25.png)
![Eqn529](eqn529_zoom25.png)

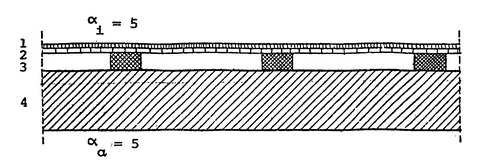

6. Δάπεδον ξύλινο υπεράνω κλειστού υπογείου χώρου - Ζώνη Β
![pd.1.6.79.10](pd.1.6.79.10_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον δρύινο
|
0,015
|
0,18
|
2. ξύλινο υπόστρωμα ελάτης
|
0,02
|
0,12
|
3. διάκενο αέρος ≥ 5 cm (d/λ=0,24)
|
διάκενο αέρος
|
4. πλάκα ωπλισμένου σκυροδέματος
|
0,16
|
1,75
|
![Eqn521](eqn521_zoom25.png)
![Eqn530](eqn530_zoom25.png)

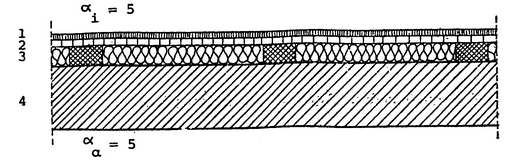

7. Δάπεδον ξύλινο υπεράνω κλειστού υπογείου χώρου - Ζώνη Γ
![pd.1.6.79.11](pd.1.6.79.11_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον δρύινο
|
0,015
|
0,18
|
2. ξύλινο υπόστρωμα ελάτης
|
0,02
|
0,12
|
3. μονωτικό υλικό
|
0,05
|
0,035
|
4. πλάκα ωπλισμένου σκυροδέματος
|
0,16
|
1,75
|
![Eqn521](eqn521_zoom25.png)
![Eqn531](eqn531_zoom25.png)

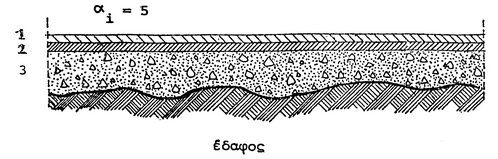

8. Δάπεδον επί φυσικού εδάφους - Ζώνη Α
![pd.1.6.79.12](pd.1.6.79.12_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. πλάκες εκ μαρμάρου
|
0,025
|
3,00
|
2. ασβεστοτσιμεντοκονίαμα
|
0,025
|
0,75
|
3. Γαρμπιλοσκυρόδεμα 1700 kg/m3
|
0,10
|
0,70
|
φυσικό έδαφος
|
|
|
![Eqn532](eqn532_zoom25.png)
![Eqn533](eqn533_zoom25.png)

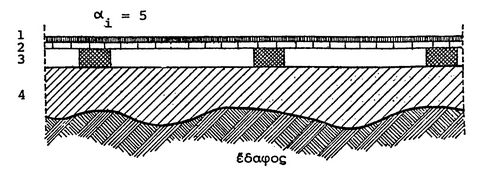

9. Δάπεδον επί φυσικού εδάφους - Ζώνη Β
![pd.1.6.79.13](pd.1.6.79.13_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον δρύινο
|
0,015
|
0,18
|
2. ξύλινο υπόστρωμα ελάτης
|
0,02
|
0,12
|
3. διάκενο αέρος ≥ 5 cm (d/λ = 0,24)
|
διάκενο αέρος
|
4. σκυρόδεμα Β < 120 (γκρο μπετόν)
|
0,10
|
1,30
|
φυσικό έδαφος
|
|
|
![Eqn534](eqn534_zoom25.png)
![Eqn535](eqn535_zoom25.png)

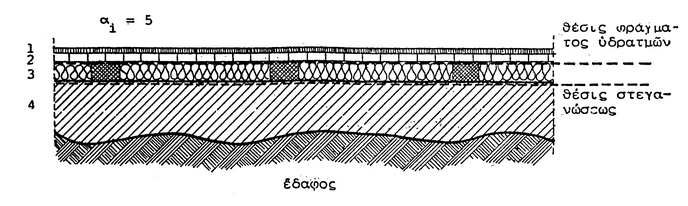

10. Δάπεδον επί φυσικού εδάφους - Ζώνη Γ
![pd.1.6.79.14](pd.1.6.79.14_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. ξύλινο δάπεδον δρύινο
|
0,015
|
0,18
|
2. ξύλινο υπόστρωμα ελάτης
|
0,02
|
0,12
|
3. μονωτικό υλικό
|
0,05
|
0,035
|
4. σκυρόδεμα Β < 120 (γκρο μπετόν)
|
0,10
|
1,30
|
![Eqn534](eqn534_zoom25.png)
![Eqn536](eqn536_zoom25.png)

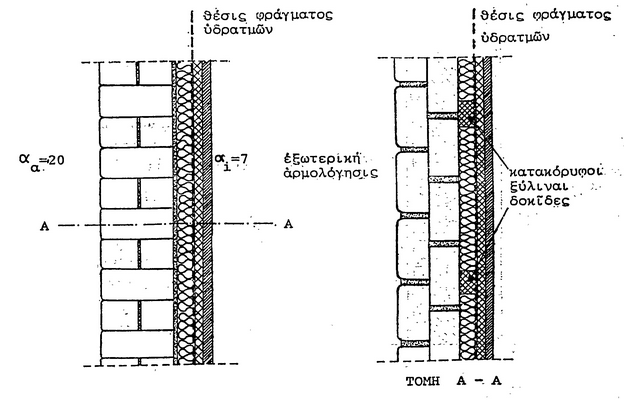

11. Φέρων τοίχος εκ πλήρων οπτόπλινθων (εσωτερική μόνωσις)
![pd.1.6.79.15](pd.1.6.79.15_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
1. φέρων τοίχος εκ πλήρων οπτόπλινθων 1800 kg/m3
|
0,2
|
0,68
|
2. μονωτικό υλικό
|
0,05
|
0,035
|
3. πλάκες π.χ. εκ φυτικών ινών
|
0,025
|
0,08
|
4. ασβεστοκονίαμα
|
0,02
|
0,75
|
![Eqn521](eqn521_zoom25.png)
![Eqn537](eqn537_zoom25.png)

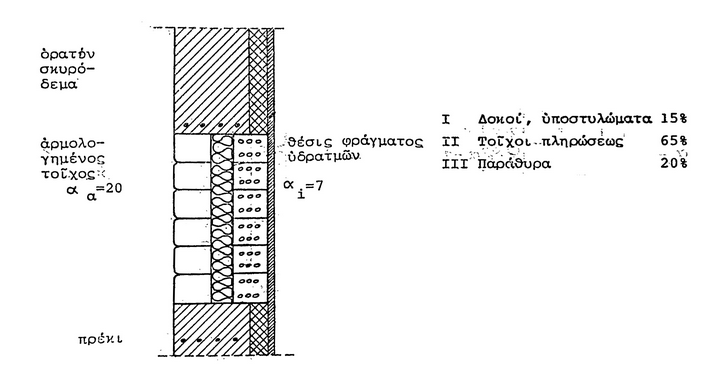

12. Τοίχος πληρώσεως επί σκελετού εξ ωπλισμένου σκυροδέματος με εξωτερικά ορατά στοιχεία (συνδυασμός στοιχείου εκ σκυροδέματος, τοιχοποιίας, παραθύρου)
![pd.1.6.79.16](pd.1.6.79.16_zoom30.png)
Στρώσεις του στοιχείου
|
d (m)
|
λ (kcal/m h °C)
|
I. 1. οπλισμένο σκυρόδεμα
|
0,18
|
1,75
|
2. πλάκες π.χ. εκ φυτικών ινών
|
0,05
|
0,07
|
3. ασβεστοκονίαμα
|
0,02
|
0,75
|
II. 4. οπτόπλινθοι πλήρεις 1800 kg/m3
|
0,09
|
0,68
|
5. μονωτικό υλικό
|
0,05
|
0,035
|
6. οπτόπλινθοι διάτρητοι 1200 kg/m3
|
0,09
|
0,45
|
7. ασβεστοκονίαμα
|
0,02
|
0,75
|

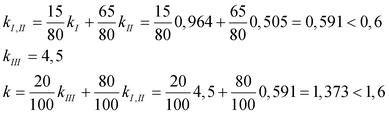

![Eqn538](eqn538_zoom25.png)
![Eqn539](eqn539_zoom25.png)
![Eqn542](eqn542_zoom25.png)
![Eqn540](eqn540_zoom25.png)
![Eqn541](eqn541_zoom25.png)
ΣΗΜΕΙΩΣΗ: Το παρόν άρθρο καταργήθηκε με το άρθρο 18 της υπ' αριθμού οίκοθεν Δ6Β/5825/2010 υπουργικής απόφασης (ΦΕΚ 407/Δ/2010).
|
